WDB电动多点润滑泵
|
一、概述 |
WDB电动多点润滑泵适用于润滑频率低,管路分布在50米内的润滑系统中,它可用于点对点等量直供系统,也可在各管路上配以单线片式分配器组成不等量供油系统。出油口在1~36点之间可任意选择。
该系列电动润滑泵在冶金、矿山、建材、橡塑、锻压、陶瓷等行业得到广泛应用。它还可与电控箱匹配达到定时、定量自动加油。 |
二、技术参数 |
型号 |
出油口数 |
公称压力 |
每出油口给油量 |
容积 |
电机功率 |
重量 |
个 |
MPa |
ml/min |
L |
kW |
kg |
WDB-1~15 |
1~15 |
31.5(N) |
5 |
20 |
0.55 |
53 |
WDB-16~36 |
16~6 |
20、40、100 |
0.75 |
58 |
|

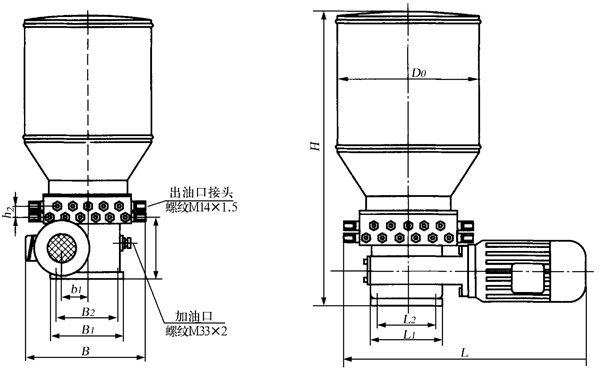

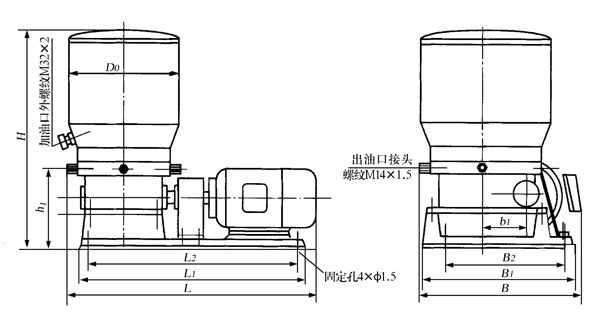

三、外形尺寸 |
|
|
四、技术参数 |
型号 |
L |
L1 |
L2 |
H |
h1 |
h2 |
B |
B1 |
B2 |
b1 |
D0 |
mm |
WDB-1~15 |
570 |
490 |
450 |
436 |
183 |
- |
367 |
310 |
245 |
67 |
245 |
WDB-16~36 |
650 |
175 |
140 |
717 |
183 |
30 |
576 |
190 |
160 |
67 |
330 |
|
五、原理 |
本机为真空吸压式柱塞泵,其运行通过电机联动泵体内的蜗杆、蜗轮、中心轴上推动套,经它的平行径向运动,推拉大柱塞实现供油,中心轴在运动的同时连体带动压油板、刮油器同步转动,将油不断压入过滤网而被吸入大柱塞内。刮油器每转一周,各嘴均供油一次。 |
